Manometer für die Fluidtechnik — präzise Drucküberwachung in Edelstahl
Zuverlässige Druckmessung ist die Grundlage für den sicheren Betrieb jeder fluidtechnischen Anlage. Unsere Rohrfeder-Manometer in Edelstahl liefern Ihnen präzise Messwerte — auch unter anspruchsvollen Bedingungen mit korrosiven Medien, Vibrationen oder hohen Temperaturen.
Im Sortiment führen wir Manometer mit Nenndurchmesser 63 mm und 100 mm sowie Schaltkontakt-Manometer für die automatische Drucküberwachung. Alle Geräte sind in Edelstahl 316L gefertigt, mit NPT- und BSP-Anschlüssen verfügbar und erreichen die Genauigkeitsklasse 1.6.
Produkte filtern
Unterstützung und Beratung unter: +49 2406 9794050 Mo-Fr, 09:00 - 17:00 Uhr
Oder über unser Kontaktformular.
Hochtemperatur-Manometer 63mm 0-4 bar 1/4" NPT unten
Nenngröße 63mm - RCh 63Prozessanschl.: 316L unten1/4" NPT (AG) mit DrosselgewindeZeigerwerk CrNi-Stahl(Messstofftemperatur)Zifferblatt Al-gebürstetMessstofftemperatur bis +300°Cmedienberührte Teile Edelstahl 316LBajonettring CrNi-Stahl Werkstoff Edelstahl 1.4301öl- und fettfreiSichtscheibe SicherheitsverbundglasSicherheitskategorie S1 nach EN 837-1
Hochtemperatur-Manometer 63mm 0-60 bar 1/4" NPT unten
Nenngröße 63mm - RCh 63Prozessanschl.: 316L unten1/4" NPT (AG) mit DrosselgewindeZeigerwerk CrNi-Stahl(Messstofftemperatur)Zifferblatt Al-gebürstetMessstofftemperatur bis +300°Cmedienberührte Teile Edelstahl 316LBajonettring CrNi-Stahl Werkstoff Edelstahl 1.4301öl- und fettfreiSichtscheibe SicherheitsverbundglasSicherheitskategorie S1 nach EN 837-1

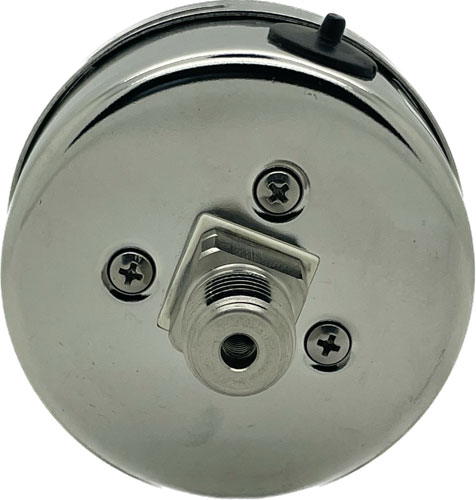

Rohrfeder Manometer 63mm 0-1 bar 1/4"NPT rm mittig
RCh 63-1 rmRohrfeder-Manometergemäß Übersicht: 1000und Datenblatt: 1211Gehäuse: CrNi-Stahl BajonettringNenngröße: 63Prozessanschluss: Messing rückseitig mittigGewinde 1/4" NPT mit DrosselgewindeRohrfeder 6 barAnzeigebereich/Einheit: 0-6 barFZ: MarquisGenauigkeitsklasse 1,6Zeigerwerk Ms/NsSichtscheibe InstrumentenglasInstrumentennr.:Sonderheit:- Manometer mit trockener Luft justiert

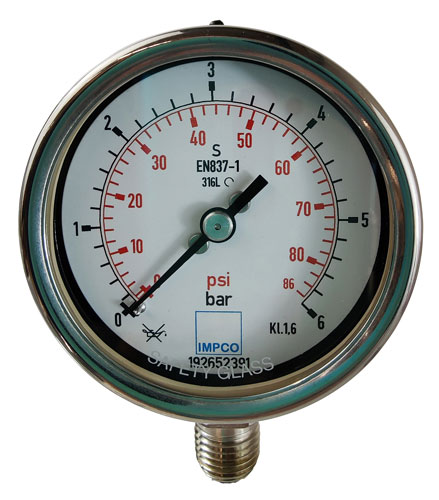

Rohrfeder Manometer 63mm 0-6 bar 1/4"NPT rm mittig
RCh 63-1 rmRohrfeder-Manometergemäß Übersicht: 1000und Datenblatt: 1211Gehäuse: CrNi-Stahl BajonettringNenngröße: 63Prozessanschluss: Messing rückseitig mittigGewinde 1/4" NPT mit DrosselgewindeRohrfeder 6 barAnzeigebereich/Einheit: 0-6 barFZ: MarquisGenauigkeitsklasse 1,6Zeigerwerk Ms/NsSichtscheibe InstrumentenglasInstrumentennr.:Sonderheit:- Manometer mit trockener Luft justiert
Rohrfeder-Chemiemanometer EX-Kennzeichnung 63mm 0-16 bar 1/4"NPT unten Atex
RF 63 EX Ch, D402 -S0-16 barEX-Kennzeichnung Gehäusedurchmesser:Ex II 2 GD c T6 63 mmAnschluss:1/4-18 NPT, radial nach unten Innengewinde für DrosselschraubeAnzeigebereich Zifferblatt:0/ 16 bar Doppelskala bar aussen schwarz psi innen rotMit techn. Aufdruck: "durchgestrichene Ölkanne" und "S"FZ: "AFRISO" -Logo, schwarzGehäuse: Edelstahl 304 mit Bajonettring 304Mediumberührte Teile:Edelstahl 316ss öl- und fettfrei gereinigt, mit Luft justiertSichtscheibe: SicherheitsverbundglasGenauigkeitsklasse: 1,6
Rohrfeder-Chemiemanometer EX-Kennzeichnung 63mm 0-25 bar 1/4"NPT unten Atex
RF 63 EX Ch, D402 -S0-25 barEX-Kennzeichnung Gehäusedurchmesser:Ex II 2 GD c T6 63 mmAnschluss:1/4-18 NPT, radial nach unten Innengewinde für DrosselschraubeAnzeigebereich Zifferblatt:0/ 25 bar Doppelskala bar aussen schwarz psi innen rotMit techn. Aufdruck: "durchgestrichene Ölkanne" und "S"FZ: "AFRISO" -Logo, schwarzGehäuse: Edelstahl 304 mit Bajonettring 304Mediumberührte Teile:Edelstahl 316ss öl- und fettfrei gereinigt, mit Luft justiertSichtscheibe: SicherheitsverbundglasGenauigkeitsklasse: 1,6
Rohrfeder-Manometer 40mm 0-100 bar 6mm Rohrstutzen unten
Nenngröße 40mm - RCh 40-3Prozessanschl.: 316L untenRohr 6,00 mm x 49,00 mm untenZifferblatt Skala schwarz barAnzeigebereich 0-100 barGenauigkeitsklasse 1.6Messstofftemperatur bis +180°CUmgebungstemperatur -40°C bis +60°Cmedienberührte Teile Edelstahl 316LBajonettgehäuse und Bajonettring elektropoliertWerkstoff Edelstahl 1.4301Sichtscheibe Sicherheitsverbundglasmessstoffberührte Teile öl- und fettfrei(Symbol: durchgestrichene Ölkanne)justiert mit trockener LuftSicherheitskategorie S2 nach EN 837-1

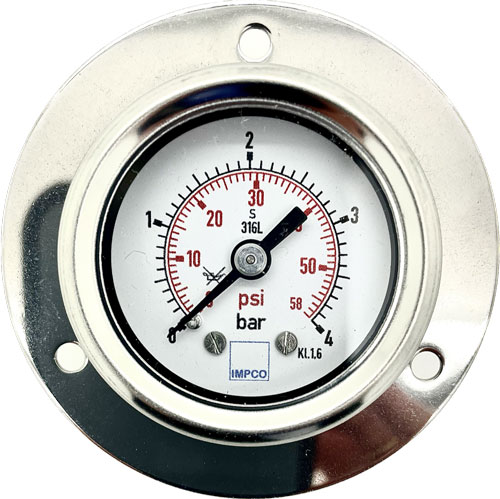

Rohrfeder-Manometer 40mm 0-4 bar 1/8" NPT rückseitig mittig
Nenngröße 40mm - RChg 40-3VProzessanschl.: 316L rückseitig mittig1/8" NPT (AG)Skala schwarz barGenauigkeitsklasse 1.6Messstofftemperatur bis +180°CUmgebungstemperatur -40°C bis +60°Cmedienberührte Teile Edelstahl 316LBördelring elektropoliertWerkstoff Edelstahl 1.4301Sichtscheibe Sicherheitsverbundglasmessstoffberührte Teile öl- und fettfreiO2justiert mit trockener LuftSicherheitskategorie S2 nach EN 837-1

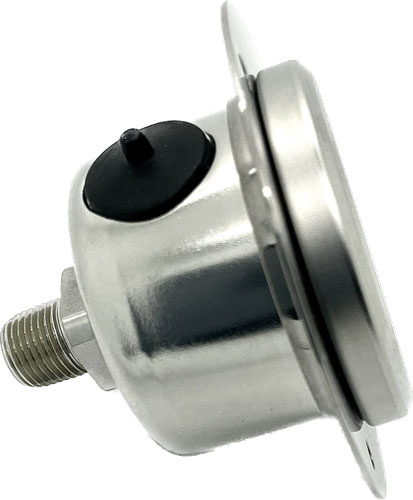

Rohrfeder-Manometer 40mm 0-40 bar 1/8" NPT rückseitig mittig
Nenngröße 40mm - RChg 40-3VProzessanschl.: 316L rückseitig mittig1/8" NPT (AG) mit Drosselgewindeverschweißt mit GehäuseZifferblatt DoppelskalaAußenskala schwarz barInnenskala rot psiGenauigkeitsklasse 1.6Messstofftemperatur bis +180°CUmgebungstemperatur -40°C bis +60°Cmedienberührte Teile Edelstahl 316LBördelring elektropoliertWerkstoff Edelstahl 1.4301FrontringSichtscheibe Sicherheitsverbundglasmessstoffberührte Teile öl- und fettfrei(Symbol: durchgestrichene Ölkanne)justiert mit trockener LuftSicherheitskategorie S2 nach EN 837-1
Rohrfeder-Manometer 63mm -1-0-1,5 bar 1/4" NPT unten

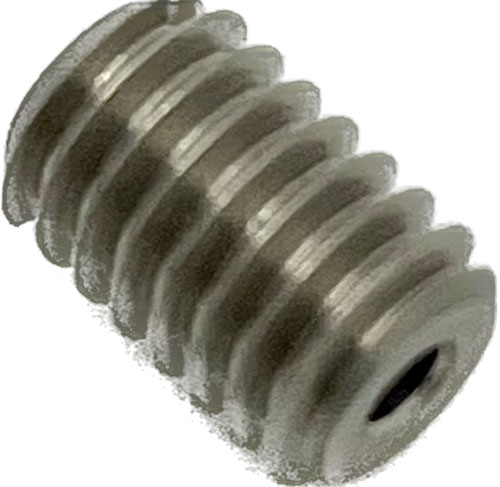

Nenngröße 63mm - RCh 63-3Prozessanschl.: 316L unten1/4" NPT (AG) mit Drosselgewindeund Drosselschraube 0,3mmZifferblatt DoppelskalaAußenskala schwarz barInnenskala rot psiGenauigkeitsklasse 1.6Messstofftemperatur bis +180°CUmgebungstemperatur -40°C bis +60°Cmedienberührte Teile Edelstahl 316LBajonettgehäuse und Bajonettring elektropoliertWerkstoff Edelstahl 1.4301Sichtscheibe Sicherheitsverbundglasmessstoffberührte Teile öl- und fettfrei(Symbol: durchgestrichene Ölkanne)justiert mit trockener LuftSicherheitskategorie S2 nach EN 837-1
Rohrfeder-Manometer 63mm -1-0-1,5 bar 1/4" NPT unten mit Frontring
Nenngröße 63mm - RCh 63-3Prozessanschl.: 316L unten1/4" NPT (AG) mit Drosselgewindeund Drosselschraube 0,3mmmit FrontringZifferblatt DoppelskalaAußenskala schwarz barInnenskala rot psiGenauigkeitsklasse 1.6Messstofftemperatur bis +180°CUmgebungstemperatur -40°C bis +60°Cmedienberührte Teile Edelstahl 316LBajonettgehäuse und Bajonettring elektropoliertWerkstoff Edelstahl 1.4301Sichtscheibe Sicherheitsverbundglasmessstoffberührte Teile öl- und fettfrei(Symbol: durchgestrichene Ölkanne)justiert mit trockener LuftSicherheitskategorie S2 nach EN 837-1
Rohrfeder-Manometer 63mm -1-0-15 bar 1/4" NPT unten
Nenngröße 63mm - RCh 63-3Prozessanschl.: 316L unten1/4" NPT (AG) mit DrosselgewindeZifferblatt DoppelskalaAußenskala schwarz barInnenskala rot psiGenauigkeitsklasse 1.6Messstofftemperatur bis +180°CUmgebungstemperatur -40°C bis +60°Cmedienberührte Teile Edelstahl 316LBajonettgehäuse und Bajonettring elektropoliertWerkstoff Edelstahl 1.4301Sichtscheibe Sicherheitsverbundglasmessstoffberührte Teile öl- und fettfrei(Symbol: durchgestrichene Ölkanne)justiert mit trockener LuftSicherheitskategorie S2 nach EN 837-1

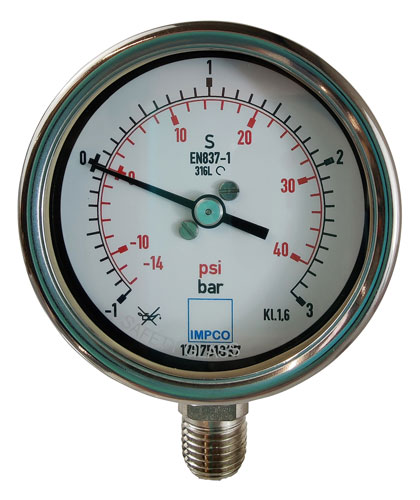

Rohrfeder-Manometer 63mm -1-0-3 bar 1/4" NPT unten
Nenngroße 63mm - RCh 63-3Prozessanschl.: 316L unten1/4" NPT (AG) mit DrosselgewindeZifferblatt DoppelskalaAußenskala schwarz barInnenskala rot psiGenauigkeitsklasse 1,6Messstofftemperatur bis +180°CUmgebungstemperatur -40°C bis +60°Cmedienberührte Teile Edelstahl 316LBajonettgehäuse und Bajonettring elektropoliertWerkstoff Edelstahl 1.4301Sichtscheibe Sicherheitsverbundglasmessstoffberührte Teile öl- und fettfrei(Symbol: durchgestrichene Ölkanne)justiert mit trockener LuftSicherheitskategorie S2 nach EN 837-1
Rohrfeder-Manometer 63mm -1-0-3 bar 1/4" VCR-M Druckschraube
Rohrfeder Manometer -1-3barReinstgasausführung in ECD-QualitätRCh 63-3Edelstahl 1.4404Nenngröße: 63Prozessanschluss: CrNi-Stahl 316L unten1/4" VCR-M DruckschraubeEingangskanal mit erhöhterOberflächengüte, Ra < 0,4 µmHelium-Lecktest mit 10-9 am MessorganGerät vakuumverpackt im PE-Beutel
Rohrfeder-Manometer 63mm -1-0-9 bar 1/4" NPT unten
Nenngröße 63mm - RCh 63Prozessanschl.: 316L unten1/4" NPT (AG) mit DrosselgewindeZeigerwerk CrNi-Stahl(Messstofftemperatur)Zifferblatt Al-gebürstetMessstofftemperatur bis +300°Cmedienberührte Teile Edelstahl 316LBajonettring CrNi-Stahl Werkstoff Edelstahl 1.4301öl- und fettfreiSichtscheibe SicherheitsverbundglasSicherheitskategorie S1 nach EN 837-1

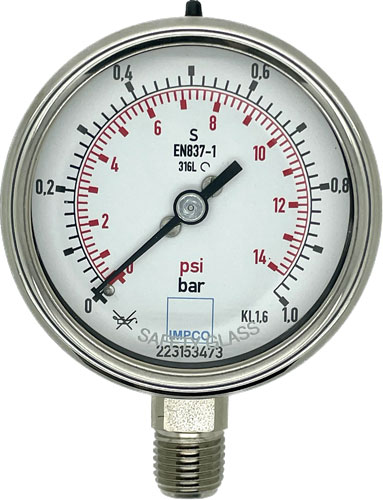

Rohrfeder-Manometer 63mm 0-1 bar 1/4" NPT unten
Nenngroße 63mm - RCh 63-3Prozessanschl.: 316L unten1/4" NPT (AG) mit DrosselgewindeZifferblatt DoppelskalaAußenskala schwarz barInnenskala rot psiGenauigkeitsklasse 1,6Messstofftemperatur bis +180°CUmgebungstemperatur -40°C bis +60°Cmedienberührte Teile Edelstahl 316LBajonettgehäuse und Bajonettring elektropoliertWerkstoff Edelstahl 1.4301Sichtscheibe Sicherheitsverbundglasmessstoffberührte Teile öl- und fettfrei(Symbol: durchgestrichene Ölkanne)justiert mit trockener LuftSicherheitskategorie S2 nach EN 837-1
Rohrfeder-Manometer 63mm 0-1 bar 1/4" NPT unten
Nenngröße 63mm - RCh 63-3Prozessanschl.: 316L unten1/4" NPT (AG) mit DrosselgewindeZifferblatt DoppelskalaAußenskala schwarz barInnenskala rot psiGenauigkeitsklasse 1.6Messstofftemperatur bis +180°CUmgebungstemperatur -40°C bis +60°Cmedienberührte Teile Edelstahl 316LBajonettgehäuse und Bajonettring elektropoliertWerkstoff Edelstahl 1.4301Sichtscheibe Sicherheitsverbundglasmessstoffberührte Teile öl- und fettfrei(Symbol: durchgestrichene Ölkanne)justiert mit trockener LuftSicherheitskategorie S2 nach EN 837-1
Rohrfeder-Manometer 63mm 0-1,6 bar 1/4" NPT unten
Nenngröße 63mm - RCh 63-3Prozessanschl.: 316L unten1/4" NPT (AG) mit DrosselgewindeZifferblatt DoppelskalaAußenskala schwarz barInnenskala rot psiGenauigkeitsklasse 1,6Messstofftemperatur bis +180°CUmgebungstemperatur -40°C bis +60°Cmedienberührte Teile Edelstahl 316LBajonettgehäuse und Bajonettring elektropoliertWerkstoff Edelstahl 1.4301Sichtscheibe Sicherheitsverbundglasmessstoffberührte Teile öl- und fettfrei(Symbol: durchgestrichene Ölkanne)justiert mit trockener LuftSicherheitskategorie S2 nach EN 837-1
Rohrfeder-Manometer 63mm 0-1,6 bar 1/4" NPT unten Atex
Nenngröße 63mm - RCh 63-3Prozessanschl.: 316L unten1/4" NPT (AG) mit DrosselgewindeAußenskala schwarz barGenauigkeitsklasse 1,6Messstofftemperatur bis +180°CUmgebungstemperatur -40°C bis +60°Cmedienberührte Teile Edelstahl 316LWerkstoff Edelstahl 1.4301Sichtscheibe Sicherheitsverbundglasmessstoffberührte Teile öl- und fettfrei(Symbol: durchgestrichene Ölkanne)justiert mit trockener LuftSicherheitskategorie S2 nach EN 837-1

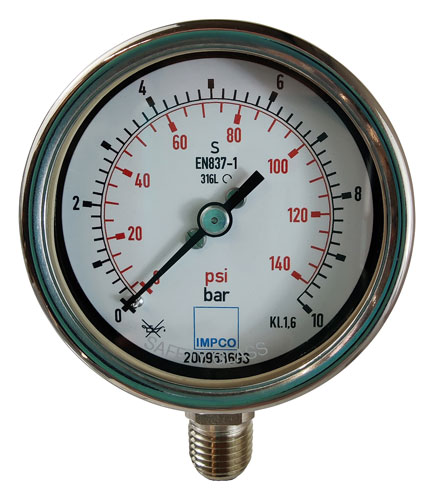

Rohrfeder-Manometer 63mm 0-10 bar 1/4" NPT unten
Nenngröße 63mm - RCh 63-3Prozessanschl.: 316L unten1/4" NPT (AG) mit Drosselgewindeund Drosselschraube 0,3mmAußenskala schwarz barGenauigkeitsklasse 1.6Messstofftemperatur bis +180°CUmgebungstemperatur -40°C bis +60°Cmedienberührte Teile Edelstahl 316LBajonettgehäuse und Bajonettring elektropoliertWerkstoff Edelstahl 1.4301Sichtscheibe Sicherheitsverbundglasmessstoffberührte Teile öl- und fettfrei(Symbol: durchgestrichene Ölkanne)justiert mit trockener LuftSicherheitskategorie S2 nach EN 837-1

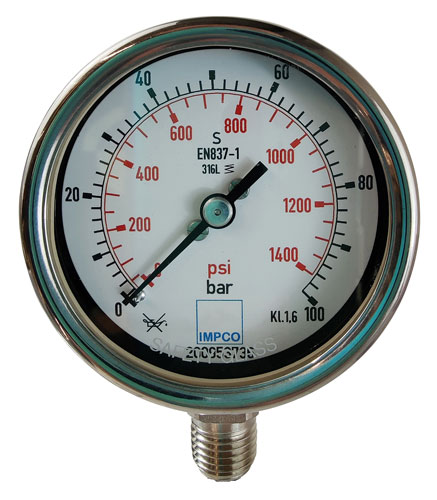

Rohrfeder-Manometer 63mm 0-100 bar 1/4" NPT unten
Nenngröße 63mm - RCh 63-3Prozessanschl.: 316L unten1/4" NPT (AG) mit DrosselgewindeZifferblatt DoppelskalaAußenskala schwarz barInnenskala rot psiGenauigkeitsklasse 1.6Messstofftemperatur bis +180°CUmgebungstemperatur -40°C bis +60°Cmedienberührte Teile Edelstahl 316LBajonettgehäuse und Bajonettring elektropoliertWerkstoff Edelstahl 1.4301Sichtscheibe Sicherheitsverbundglasmessstoffberührte Teile öl- und fettfrei(Symbol: durchgestrichene Ölkanne)justiert mit trockener LuftSicherheitskategorie S2 nach EN 837-1
Rohrfeder-Manometer 63mm 0-100 bar 1/4" NPT unten
Nenngroße 63mm - RCh 63-3Prozessanschl.: 316L unten1/4" NPT (AG) mit DrosselgewindeZifferblatt DoppelskalaAußenskala schwarz barInnenskala rot psiGenauigkeitsklasse 1,6Messstofftemperatur bis +180°CUmgebungstemperatur -40°C bis +60°Cmedienberührte Teile Edelstahl 316LBajonettgehäuse und Bajonettring elektropoliertWerkstoff Edelstahl 1.4301Sichtscheibe Sicherheitsverbundglasmessstoffberührte Teile öl- und fettfrei(Symbol: durchgestrichene Ölkanne)justiert mit trockener LuftSicherheitskategorie S2 nach EN 837-1
Rohrfeder-Manometer 63mm 0-1000 bar 1/4" NPT unten mit Frontring
Nenngroße 63mm - RCh 63-3Prozessanschl.: 316L unten1/4" NPT (AG) mit DrosselgewindeDrosselschraube 0,3mmmit PlattenmontageringZifferblatt DoppelskalaAußenskala schwarz barInnenskala rot psiGenauigkeitsklasse 1,6Messstofftemperatur bis +180°CUmgebungstemperatur -40°C bis +60°Cmedienberührte Teile Edelstahl 316LBajonettgehäuse und Bajonettring elektropoliertWerkstoff Edelstahl 1.4301Sichtscheibe Sicherheitsverbundglasmessstoffberührte Teile öl- und fettfrei(Symbol: durchgestrichene Ölkanne)justiert mit trockener LuftSicherheitskategorie S2 nach EN 837-1
Rohrfeder-Manometer 63mm 0-1000 bar G1/4" unten mit Frontring
Nenngroße 63mm - RCh 63-3Prozessanschl.: 316L untenG1/4" (AG) mit Drosselgewindeund Drosselschraube 0,3mmmit PlattenmontageringZifferblatt DoppelskalaAußenskala schwarz barInnenskala rot psiGenauigkeitsklasse 1,6Messstofftemperatur bis +180°CUmgebungstemperatur -40°C bis +60°Cmedienberührte Teile Edelstahl 316LBajonettgehäuse und Bajonettring elektropoliertWerkstoff Edelstahl 1.4301Sichtscheibe Sicherheitsverbundglasmessstoffberührte Teile öl- und fettfrei(Symbol: durchgestrichene Ölkanne)justiert mit trockener LuftSicherheitskategorie S2 nach EN 837-1
Manometer in der Fluidtechnik — warum präzise Druckmessung kein Detail, sondern Pflicht ist
Der Druck in einem Fluidsystem ist eine der kritischsten Messgrößen. Zu hoher Druck gefährdet Komponenten und Personal, zu niedriger Druck beeinträchtigt die Prozessqualität. Ein zuverlässiges Manometer ist deshalb keine optionale Ausstattung, sondern ein unverzichtbarer Bestandteil jeder fluidtechnischen Anlage — von der einfachen Gasversorgung bis zur komplexen Hochdruckanwendung.
Unsere Rohrfeder-Manometer sind vollständig in Edelstahl 316L gefertigt — Gehäuse, Messsystem und Prozessanschluss. Das macht sie beständig gegen korrosive Medien, Reinigungsmittel und anspruchsvolle Umgebungsbedingungen. Die Zifferblätter zeigen eine Doppelskala in bar und psi, die Genauigkeitsklasse 1.6 gewährleistet präzise Messwerte über die gesamte Lebensdauer.
Für Anwendungen, die eine automatische Drucküberwachung erfordern, bieten wir Schaltkontakt-Manometer mit einstellbaren Schaltpunkten. Diese lassen sich direkt in Steuerungen und Alarmsysteme integrieren — ideal für unbeaufsichtigte Anlagen oder sicherheitskritische Prozesse.
Alle Manometer lassen sich nahtlos mit Komponenten aus unserem Sortiment kombinieren: Doppelklemmring-Verschraubungen für die Rohranbindung, Gasversorgungskomponenten für die Einbindung in Entnahmestellen oder Filter zum Schutz des Messsystems vor Partikeln. Bei der Auswahl und Integration berät Sie unser Ingenieurteam gerne persönlich.
Nicht sicher, welches Manometer passt? Nenndurchmesser, Messbereich, Anschlussart und Medium bestimmen die richtige Wahl. Rufen Sie uns an unter +49 2406 9794050 oder nutzen Sie unser Kontaktformular.
Häufige Fragen zu Manometern
Welchen Nenndurchmesser sollte ich wählen — 63 mm oder 100 mm?
+
63 mm ist der Standard für kompakte Einbauplätze und Schalttafeln. 100 mm bietet bessere Ablesbarkeit aus größerer Entfernung — ideal für Anlagen, in denen der Druck regelmäßig visuell kontrolliert wird.
Wann brauche ich ein Schaltkontakt-Manometer?
+
Immer dann, wenn der Druck nicht nur angezeigt, sondern auch überwacht und automatisch reagiert werden soll — z.B. zum Auslösen eines Alarms, zum Abschalten einer Pumpe oder zum Öffnen eines Ventils bei Über- oder Unterdruck.
Sind die Manometer für korrosive Medien geeignet?
+
Ja. Alle medienberührten Teile bestehen aus Edelstahl 316L (1.4404) — beständig gegen die meisten korrosiven Gase und Flüssigkeiten. Für besonders aggressive Medien beraten wir Sie gerne zur passenden Werkstoffwahl.
Welche Prozessanschlüsse sind verfügbar?
+
Unsere Manometer sind mit 1/4" NPT und G1/4B (BSP) Anschlüssen verfügbar, in der Regel als Außengewinde mit Anschlusslage unten (6 Uhr). Weitere Varianten auf Anfrage.
